Общая информация о форсунках

Общая информация о форсунках
13.01.2014
Функции

Форсунки и их корпуса служат в качестве соединительного элемента между насосом подачи топлива и двигателем.
Их основными функциями являются: участие в дозировании топлива; распыливание топлива; обеспечение характеристик впрыскивания; герметизация камеры сгорания.

Дизельное топливо впрыскивается при максимальных величинах давления порядка 1200 бар, значения которых в будущем, вероятно, будут еще выше. В этих условиях дизельное топливо перестает вести себя как сплошная несжимаемая жидкость и становится сжимаемым. Во время короткого времени подачи (в пределах 1 мс) топливо в системе высокого давления как бы сжимается - поперечное сечение соплового отверстия форсунки определяет количество топлива и распределение его в камере сгорания двигателя.
В соответствии с длиной, диаметром отверстия и его направлением форсунка оказывает основное влияние на образование факела топлива с соответствующими изменениями показателей мощности, расхода топлива и токсичности отработавших газов двигателя.
В определенных пределах возможно обеспечить оптимальное управление, определяемое ходом запорной иглы форсунки и регулированием ее характеристики.
Распылительное сопло должно обеспечивать герметичность системы впрыскивания топлива при чрезмерном нагреве до температур порядка 1000°С и при высоком давлении газов в камере сгорания двигателя. Для предупреждения противотока горящих газов, когда сопла форсунки все еще открыты, давление в камере повышенного давления форсунки должно быть выше, чем давление в камере сгорания. Это требование становится особенно важным в конце впрыскивания (когда уменьшение давления впрыска сопровождается чрезмерным возрастанием давления продуктов сгорания). Оно может быть обеспечено только тщательным согласованием работы насоса впрыскивания топлива, распылительного сопла и запорной иглы.

Конструкции

Конструкции Дизели с разделенными камерами сгорания (предкамерами и вихревыми камерами) требуют разработки форсунок, отличающихся от используемых в неразделенных камерах сгорания. Для данных камер сгорания используются закрытые форсунки (с запорной иглой), имеющие распылитель с одним отверстием и обычно оснащенные иглами, открывающими одно отверстие. Двигатели с непосредственным впрыскиванием топлива с неразделенными камерами сгорания обычно требуют применения форсунок со многими распылительными отверстиями.

Дроссельно-игольчатые форсунки

Один распылитель (тип DN..SD..) и один корпус форсунки (тип КСА с резьбовым соединением) обычно используются в двигателях с предкамерой и вихревой камерой. Стандартный корпус форсунки имеет резьбу М 24х2 и отворачивается 27-миллиметровым гаечным ключом.
Форсунки DN 0 SD в основном имеют диаметр иглы 6 мм с нулевым углом факела. Применяются и распылители с коническим углом факела (например, 12° для DN 12 SD..). Когда пространство для установки форсунок ограничено, то используются корпуса меньших размеров (например, КСЕ).


Штифтовой распылитель: 1 - нажимной штифт; 2 - распылитель; 3 - игла; 4 - впускной канал; 5 - камера сжатия; 6 - распылительное отверстие; 7 - штифт распылителя

Отличительной характеристикой штифтовых форсунок является изменение отверстия распылителя (и, следовательно, скорости потока) в виде функции хода иглы.
Сопло в виде распылительного отверстия показывает немедленное возрастание проходного сечения во время открытия иглы. Штифтовые форсунки характеризуются очень плавным ростом сечения при средних величинах хода иглы. В пределах этого диапазона хода штифт иглы остается в распыливающем отверстии. Пропускное отверстие для потока состоит только из небольшого углового зазора между отверстием распыления большего размера и штифта иглы. При возрастании хода иглы она полностью открывает отверстие распылителя с последующим существенным возрастанием размера отверстия.
Это изменение отверстия, чувствительного к длине хода, может использоваться для организации в определенной степени управления законом впрыскивания.
В начале впрыскивания из форсунки в камеру сгорания вводится только ограниченное количество топлива, а основная его часть подается в конце цикла. Такая последовательность впрыскивания снижает жесткость процесса сгорания.
При малом сечении отверстия и излишне малом ходе иглы ускоряется возвращение иглы из зоны дросселирования. Впрыскиваемое количество топлива, приходящееся в единицу времени, резко возрастает, и, соответственно, повышается жесткость процесса сгорания.
Подобное влияние оказывается при использовании чрезмерно малых отверстий в конце цикла впрыска топлива - объем, перемещаемый закрывающейся иглой форсунки, ограничивается более узким отверстием. Результат - увеличение продолжительности такта впуска топлива. Таким образом, конфигурация отверстия должна точно соответствовать закону подачи топлива насосом с учетом специфических условий процесса сгорания топлива.
Во время работы двигателя в дросселирующем зазоре происходит коксование (отложение нагара). Уровень формирования отложения определяется качеством топлива и условиями работы двигателя. В большинстве случаев для прохода топлива остается только 30-процентное сечение по отношению к исходному. Значительно меньшие и более ровные отложения обнаруживаются на плоских игольчатых форсунках, в которых кольцевое отверстие между корпусом форсунки и штифтом почти равно нулю. Уменьшение площади пропускного сечения потока способствует повышению эффекта самоочищения.
Температуры свыше 220°С ускоряют образование нагара на форсунках. Для предотвращения этого явления применяются тепловые экраны, передающие тепло от камеры сгорания к головке блока цилиндров.
Для выполнения отверстий распыления, которые бы соответствовали точным геометрическим допускам,используются наиболее совершенные технологии.

Многоструйные распылители

Для форсунок этого типа имеются разнообразные комплекты распылителей (DHK). В противоположность штифтовым, многоструйные распылители обычно устанавливаются в заранее заданном положении для обеспечения правильного соотношения между угловым расположением сопловых отверстий и камерой сгорания двигателя. По этой причине для установки комплекта, включающего форсунку и корпус, в головке блока цилиндров обычно используются выступы или банджо-болты, а дополнительное винтовое удерживающее устройство обеспечивает необходимую ориентацию. Многодырчатые форсунки используют диаметры игл 6 и 5 мм (размерность S) и 4 мм (размерность Р). Пружины форсунок должны соответствовать различным диаметрам игл и предельным величинам давлений во время открытия (>180 бар).

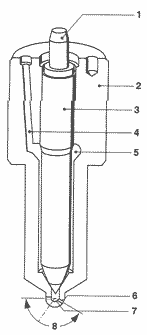

Многоструйный распылитель: 1 - нажимной штифт;
2 - распылитель; 3 - игла распылителя: 4 - впускной канал; 5 - камера высокого давления; 6 - распыливающее отверстие; 7 - закрытый объем; 8 - угол между распыливающими отверстиями

В конце впрыскивания существует опасность засасывания в форсунку продуктов сгорания, поэтому необходимо предотвращать нестабильность гидравлических процессов. Диаметр запорной иглы и ее пружина должны тщательно подбираться с целью обеспечения надежной герметизации топливной форсунки. Существуют три различных варианта закрытого объема в концевом конусе форсунок многодырчатого типа: конический закрытый объем, цилиндрический закрытый объем и запираемые отверстия. В зависимости от типа распыливающего отверстия, в конце впрыскивания топлива в форсунке остается некоторый заданный объем топлива, который затем испаряется и в камеру сгорания попадают пары топлива. Этот объем уменьшается в следующем порядке в зависимости от выбираемых вариантов форсунок: штифтовая форсунка, форсунка с запираемыми отверстиями и плоско-игольчатая форсунка. Выпуск углеводородов в составе отработавших газов двигателя уменьшается в том же порядке в зависимости от уровня испарения топлива.
Длина распылительного отверстия ограничивается механической прочностью конуса форсунки. В настоящее время минимальная длина соплового отверстия впрыска топлива составляет 0,6...0,8 мм для цилиндрических и конических закрытых объемов. Для форсунок с запираемыми объемами допустима длина соплового отверстия 1 мм , но только в том случае, когда для производства распылительных отверстий используются специальные методы обработки.
Тенденцией является уменьшение длины отверстия, так как это позволяет в основном обеспечивать лучший контроль над снижением дымности отработавших газов. Для обеспечения допусков по пропускной способности в пределах ±3,5% для форсунок многодырчатого типа может быть использован процесс сверления. Дополнительные прецизионные процедуры (например, гидроэрозионная обработка) могут применяться в пределах допусков ±2% для конкретных случаев применения. Однако термостойкость материалов ограничивает максимальные температуры для однодырчатых форсунок приблизительно до 270°С. Во время работы в особо трудных условиях следует иметь в распоряжении термозащитные втулки, а также охлаждаемые топливные форсунки для двигателей с большим рабочим объемом.

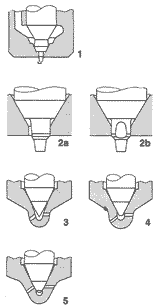

 Формы распылителей: 1 - штифтовой распылитель; 2 - штифтовой распылитель с плоскоусеченной иглой: 2а - вид сбоку; 2b - вид спереди; 3 - многоструйный распылитель с коническим закрытым объемом; ; 4 - многоструйный распылитель с цилиндрическим закрытым объемом; 5 - распылитель с перекрываемыми отверстиями
