Инструкция по переделке ТНВД 3310442500 в 3310542700

Инструкция по переделке ТНВД 3310442500 в 3310542700
02.02.2018
По многочисленным просьбам наших клиентов публикуем инструкцию по переделке топливного насоса высокого давления 3310442500 в топливный насос 3310542700.

ТНВД 3310442500 устанавливается на Hyundai Galloper , ТНВД 3310442500 ставится на Hyundai Terracan и Hyundai Porter.

Механическая часть этих ТНВД произведенных японской компанией ZEXEL ( подразделение корпорации Bosch ) абсолютно одинакова.
Все отличия заключаются в разном расположении 2-х проводов в фишках.

Для переделки насоса 3310442500 в насос 3310542700 необходимо:

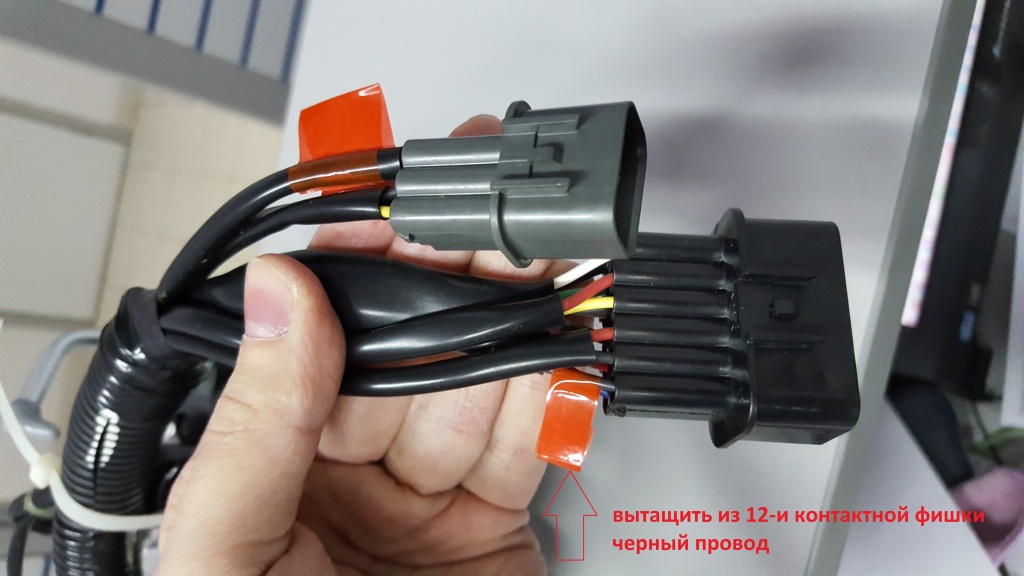

1. Вытащить из 12-и контактной черной фишки черный провод ( отмечен оранжевым маркером на фото)  и заизолировать его, он нам больше не понадобится.

вытащить из 12-и контактной фишки черный провод.jpg

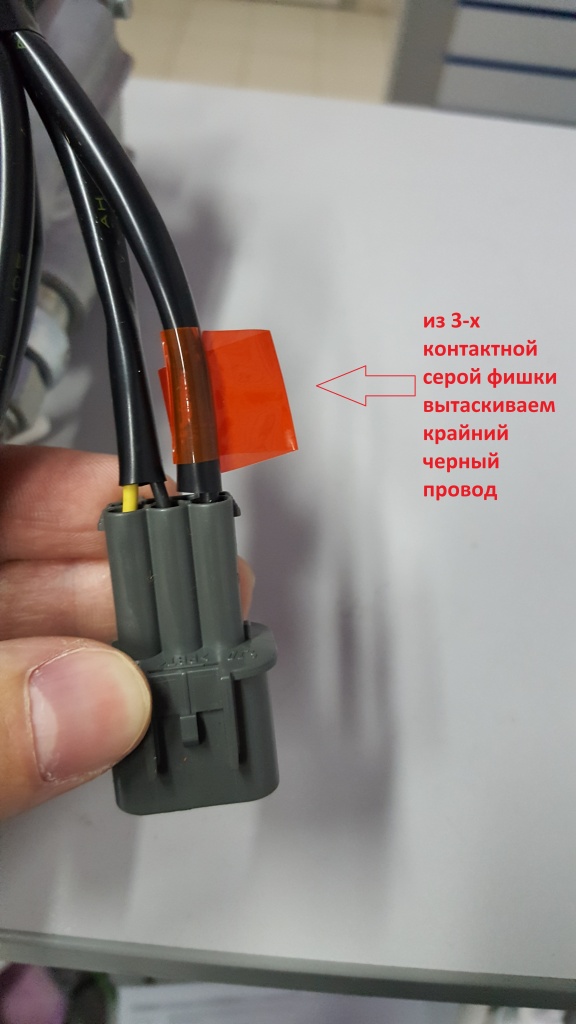

2. Вытащить из 3-х контактной серой фишки крайний черный провод ( также отмечен оранжевым маркером на фотографии) и вставить его на место ранее вытащенного провода в 12-и контактной черной фишке.


из 3х контактной серой фишки крайний черный провод.jpg

Провода держаться в фишках на защелках, поэтому нет необходимости их обрезать и изолировать, достаточно аккуратно выщелкнуть и впоследствии вставить провод в посадочное гнездо фишки.
